電線的施工是整個電路施工中的重中之重，電線的鋪設決定著整個電路的安全與否以及使用的方便性、合理性等，所以布線的施工工藝必須一絲不茍，嚴格按照規定的施工標準來施工，否則有可能引起整個電路的癱瘓。下面是裝酷網為大家提供的電線施工工藝流程及施工標準，可以作為電路施工中的參考標準。
一、施工準備
1、材料要求
線管：現在較常用的線管是中財PVC-U絕緣阻燃電工套管（215輕型），有4分管（16mm）和6分管（20mm）兩種規格。一般來說頂面走的都是1.5平方的電線，可以用4分管，為了牢固，辰歌規定地面走線全部使用6分管。

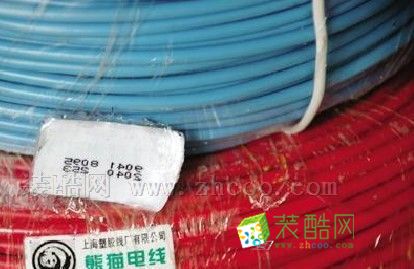

電線：電線較常用的就是熊貓電線了，但要注意防偽。一般防偽標志的背面印有防偽編碼，材料進場時，用戶可撥打電話查詢真?zhèn)巍５捎诎咨、灰色、黑色單芯線為不常用產品，所以出廠時外包裝上無防偽密碼查詢，建議選購其他顏色的，以便進行真?zhèn)舞b別。
2、設計確認
注意浴霸、照明、鏡前燈的位置；確認電話、電源等的數量和位置；確定房間內床鋪、衣柜、書桌等家具的定位，插座及雙聯的位置和數量。
二、施工流程
1、交底放線
項目經理要對工人進行技術交底，再由工人師傅根據設計要求放線，開槽寬度50mm。放線要精確到位，無缺漏。
2、拆除原有電線及開關插座
將原有線管、電線、開關插座全部換為品牌產品。原有電線的質量不能保證，導電性差，甚至可能有發生漏電、火災的危險。新舊電線不能混用，因其電阻不同，易出現線路故障。
3、開槽鉆孔
根據施工現場實際的放線位置進行開槽，開槽時應注意開槽深度。因為上面必須灌入水泥沙漿，所以深度必須高于管徑。頂面不能開槽，如頂面無吊頂，又需要走線（如飄窗），應在頂面淺淺地鑿開線槽，電線用薄線管包好，再在槽內固定 。
過墻和過梁的地方需要鉆孔，鉆孔時的孔徑、孔距一般為100mm；電線和水管不能走一個孔。
雖然3.15標準是橫平豎直，三個彎頭一個過路盒，但是這樣施工會增加好多空面板，影響美觀而且增加了費用。可采取按斜排直線的方式進行排管，這樣排既沒有彎頭又沒有過路盒，施工方便且便于維修。
4、布管
根據在施工現場開設的溝槽進行布排管，在有水房間進行布排管時電管應布設在墻上、頂上。強弱電線不允許走廚房、衛生間陽臺的地面。
墻面管道的布置應平順豎直，盡量不要有彎折的地方。如有彎折，轉彎處不應有明顯的折痕。強弱電的間距必須大于等于150mm，以防止電纜信號不清晰。 煤氣管和電管的距離不能小于150mm。

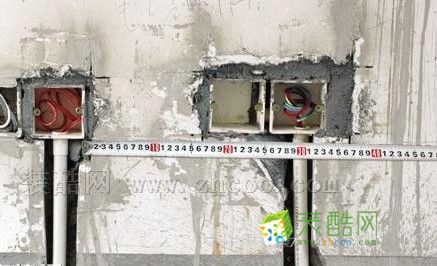

成排安裝的開關高度應一致，高低差不大于2mm。暗盒之間的間距為10mm，插座離地面的高度一般至少300mm，開關的位置一般離地1300mm。
在穿線時，一根電線管內所穿電線的截面積之和必須小于該管道內截面的40% 。一般情況下16mm的電線不宜超過3根，20mm的電線不宜超過4根。
強弱電線均應穿管敷設，不同類線不得安裝在同一線管內。接線過程中，線管交匯處使用接線盒，接線處采用接線帽。 接線時要分色。
吊頂照明線使用軟管（200mm以上）；吊頂內管固定支架設置成排燈具中心線。插座箱多個插座導線連接以及多聯開關聯接時，不允許拱頭連接，應采用LC型壓接帽壓接總頭后，再進行分支連接。線管入盒要用鎖扣，線盒內線頭15cm必須打圈。
5、檢查線路
運用萬用表、歐姆表檢查線路暢通無阻，不出現短路以及斷路的現象，導線間絕緣電阻大于等于0.5mΩ，為安裝開關插座作準備。
6、安裝開關插座和燈具
在安裝之前不允許應用房屋內各插座，只能應用公司指定拖線盒。注意開關插座面板應平整、緊貼建筑物表面。同一場所的開關切斷位置一致，且操作靈活，接點接觸可靠。
三、施工標準
線路的短路保護、負荷保護、電線線徑的選擇、低壓電氣（空調器、家用電器等）的安裝，應按規定進行。電線穿管敷設時，管內電線的總截面積（包括外皮），不應超過管內徑截面積的40%。
1、電線的敷設應按設計規定進行施工，照明線路和低壓線路均應設負荷保護。
2、線路的短路保護、負荷保護、電線線徑的選擇、低壓電氣（空調器、家用電器等）的安裝，應按規定進行。
3、電線穿管敷設時，管內電線的總截面積（包括外皮），不應超過管內徑截面積的40%。
4、線路應固定，排線橫平豎直。
5、暗線線路必須采用安全可靠的帶護套的電線，埋線不允許有線接頭。
6、插座應離地面200mm左右，線盒里每路線必須留線頭，長度不少于150mm，（左零線、右相線）以便維修。
7、接線要做到相線進開關，零線進燈頭。
